HÅNDBOK - REGULERINGSSYSTEM (hovedsakelig francis)

1 Innledning

Forslag for oppdatering av Tilstandskontrollhåndbok - Reguleringssystem. Påtenkt RDS inspirert struktur

Utkast

• Versjon: 01
• Dato: 2025-02-16
• Oppdragsgiver: SmartKraft AP2.2
• Rådgiver: Norconsult Norge AS, Kjørboveien 22, NO-1337 Sandvika

NB! Det er ikke tatt vare på alt innhold tilhørende reguleringssystem fra dagens TKHB.

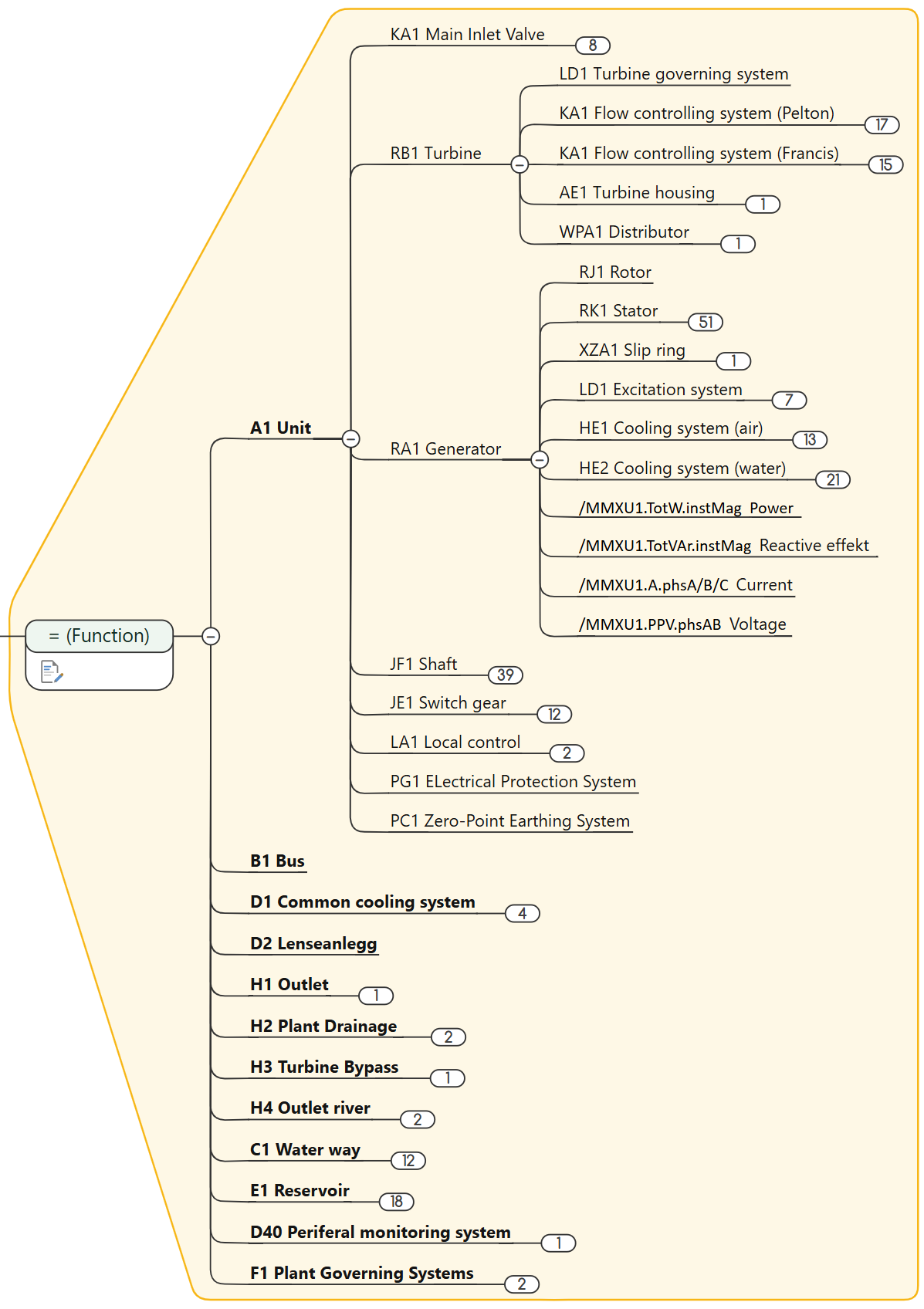

RDS

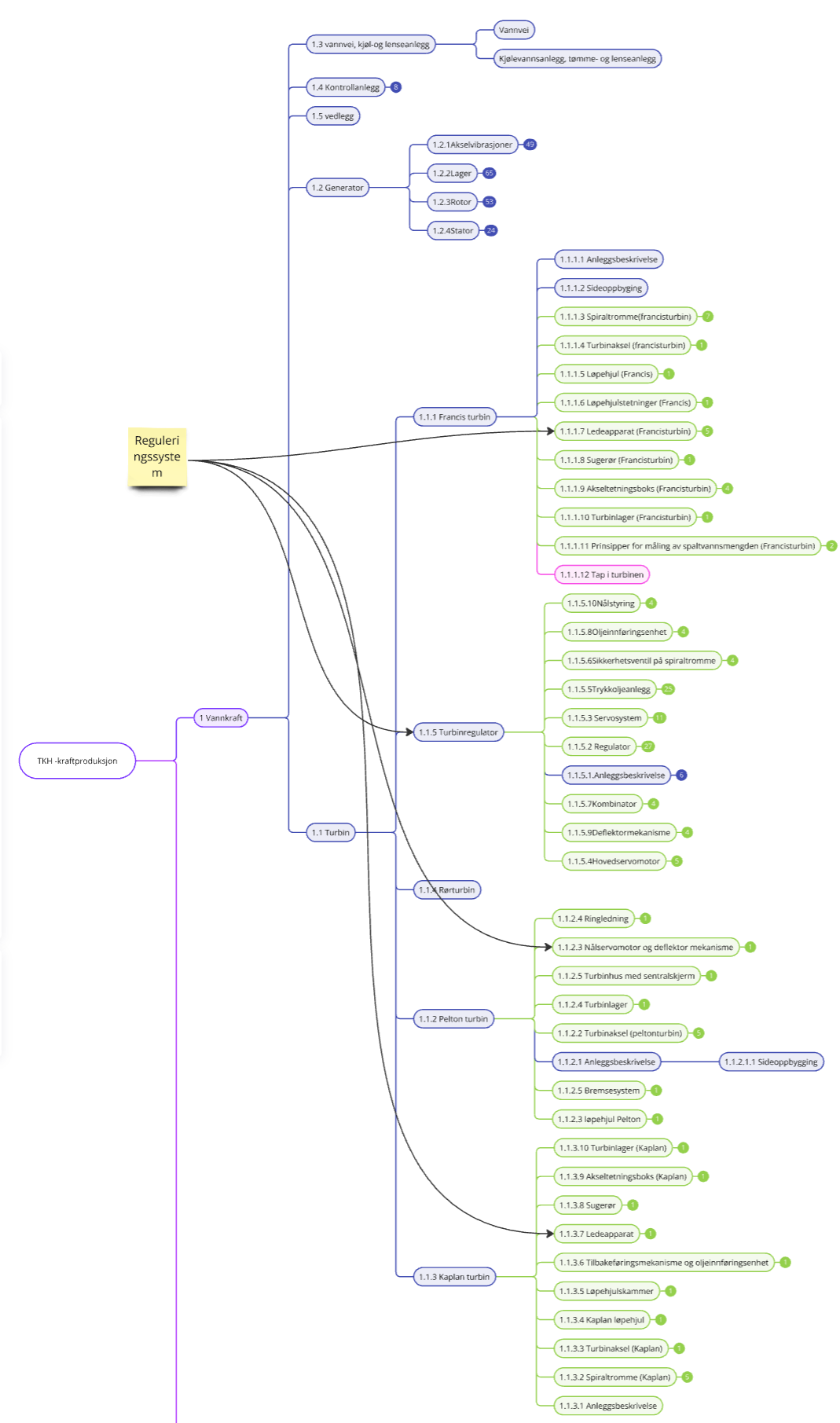

Eksisterende TKHB inkluder info om hvor reguleringssystem forekommer

2 Testpålitelighet (overordnet, felles kapitel)

Hver type test er kategorisert i henhold til testpålitelighet

Kode	Definisjon
[ A]	Påviser skadetype utvetydig
[ B]	Påviser flere skadetyper
[ C]	Testen er ikke sikker, og en mer presis test bør anvendes for verifikasjon
	Testpålitelighet [C] innebærer at en positiv test kun indikerer skadetypen. Mer presise tester bør anvendes for verifikasjon.

3 Tilstandskarakterer (overordnet, felles kapitel)

Generell orientering om kriterier for karaktersetting av tilstand for komponenter er gitt i Tabell 2.

4 Ledeapparat

4.1 Ledeapparat komponentbeskrivelse

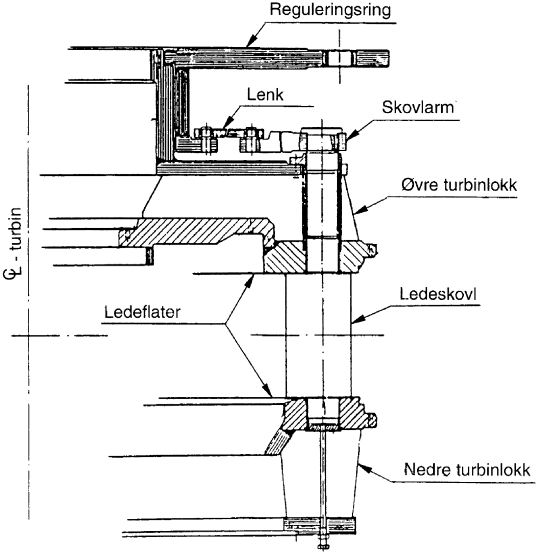

Selve ledeapparatet består av ledeskovler, ledeflater på øvre og nedreturbinlokk, samt skovlarmer og lenker som vist i Figur 1.

Hensikten med ledeskovlene er å sikre en mest mulig jevn strømning (hastighet og retning) inn mot løpehjulet. Dessuten bidrar ledeapparatet gjennom sin bevegelse til vannføringsreguleringen, det vil si effektregulering av turbinen.

Innstillingen av ledeskovlåpningen foretas ved at bevegelsen fra turbinregulatorens utgang overføres til hovedservomotoren og videre via en stang til reguleringsringen. Denne ringen, som er sammenkoblet via med lenker til skovlarmene, roterer alle ledeskovlene slik at de oppnår en ensartet vinkel.

Ledeskovler med lagertapper blir som regel støpt eller senkesmidd i martensittisk rustbestandig stål. Selve utformingen skjer ut fra hydrauliske og styrkemessige hensyn, og strømnings-overflaten gjøres glattest mulig. Ledeskovltappene plasseres ofte slik at de hydrauliske kreftene (vrimomentet om tappene) som virker på skovlene blir mest mulig utbalansert. Reguleringskreftene blir dermed tilsvarende små.

I noen anlegg er det krav om at ledeskovlene skal være selvlukkende ved lenkebrudd, og da må plasseringen av tappene avpasses etter dette kravet.

Ledeskovlene er opplagret i øvre og nedre turbinlokk. I dag benyttes oftest smørefrie glidelager med lavfriksjonsbelegg. I enkelte til-feller er lagrene montert i løse boss som kan ta opp en viss skjevstilling av tappene for å unngå kantpress på de smørefrie foringene.

Skovlarmen er festet til ledeskovlens lengste tapp enten med en kile, passbolt eller med friksjonsforbindelse. Skovlarmen er forbundet med reguleringsringen via lenker. Lenkene er opplagret med smørefrie lager på rustfrie tapper.

Ledeflatene på øvre og nedre lokk er som regel belagt med rustbestandig høyfast stål. Dette kan enten være skrudd på eller lagt på ved sveising.

I noen anlegg er det montert ledeskovltetninger for å redusere tverrstrømningen i spaltene, noe som øker virkningsgraden til turbinen. Dette anbefales ikke i anlegg med høyt sandinnhold i vannet, som gir økt rivingsfare på grunn av oppsamling av sand mellom ledeskovl og ledeflate.

4.2 Normal slitasje

Den normale slitasjen i ledeapparatet er i hovedsak et resultat av en gjensidig påvirkning av de ulike skademekanismene gjengitt i Tabell 3. I de aller fleste tilfellene vil det være sand i driftsvannet som alene starter og er hovedårsaken til slitasjen, men også korrosjon, rivning, kavitasjonserosjon og utmatting forekommer.

4.3 Konsekvenser av slitt ledeapparat

Slitasjen i ledeapparatet vil normalt ikke være kritisk for sikkerheten eller videre drift av maskinen. I helt spesielle tilfeller kan en allikevel få varmegang i turbinlageret med påfølgende lagerhavari. Slitasjen i ledeapparatet vil øke lekkasjevannføringen. Hvis denne lekkasjevannføringen er stor nok til å sette løpehjulet i rotasjon og ledeapparatet ved en feil blir stående lukket under trykk over lengre tid, vil turbinlageret skades på grunn av varmegang, fordi hastigheten på løpehjulet ikke er høy nok til at oljeskrapen klarer å løfte oljen opp fra oljeslyngen. I slike tilfeller vil også bærelager uten trykkoljeavlastning, kunne være utsatt for skader.

En annen konsekvens av slitt ledeskovler er at bruken av hovedventilens omløpsrør utsettes for unødvendig slitasje, siden de tar lengre tid å øke trykket nedstrøms ventilen ved oppstart. Ved veldig stor slitasje kan konsekvensen være at en ikke får åpnet hovedventilen i det hele tatt, fordi trykkforskjellen over ventilen er for stor.

Hovedkonsekvensen av en slitasje er likevel redusert virkningsgrad og tapt produksjon, hvilket gjør at økonomiske kriterier som regel vil bestemme tidspunktet og omfanget av en revisjon.

4.4 CBETT-matrise for ledeapparat

CBETT-matrise for regulerings-system/ledeskovler er gitt i tabellen under.

4.5 Ledeskovler

4.5.1 Skadetyper

4.5.1.1 Hamring

Hamringsskader oppstår først og fremst på de delene av ledeskovlene som vender mot løpehjulet. Ved langvarig, uoppdaget hamring kan det også oppstå alvorlige skader på innløpspartiet til løpehjulet. Disse skadene er særlig kritiske da de kan påvirke sikkerheten og videre drift. Gjentatte slag kan føre til utmattingssprekker i løpehjulet, noe som i sjeldne tilfeller kan resultere i et alvorlig havari. Vanligvis fører hamringsskader til en reduksjon av virkningsgraden, fordi det karakteristiske mønsteret fra hamring øker friksjonen.

4.5.1.2 Korrosjon

Korrosjon på ledeskovlene er sjelden et problem da de er av rustbestandig stål. Korrosjon kan føre til økt fare for utmattingssprekker.

4.5.1.3 Kavitasjon

Kavitasjon på ledeskovlene er sjelden et problem, da hydraulisk utforming er gjort for å forhindre dette. Kavitasjon kan føre til økt fare for utmattingssprekker.

4.5.1.4 Erosjon

Ved sandslitasje vil ledeskovlens flanker mot turbinlokkenes ledeflater bli slitt. Hjørnet mellom skovlflankene og skovlflatens trykkside vil avrundes slik at lekkasjevannføringen gjennom ledeapparatets spalter øker. Videre vil en få erosjonsskader i turbinlokkenes ledeflater. Dette vil stort sett arte seg som linjeaktige groper i ledeflatene korresponderende med den stillingen ledeskovlenes trykkside har i vanligste driftsituasjon. I om-dreiningshulrommet mellom ledeskovlene og løpehjulet vil slitasjen av ledeflatene være jevn. Hvis ikke ledeskovltappene er utstyrt med spesielle sandtetningsringer kan en også få tæringer i ledeskovlopplagringen.

4.5.1.5 Forskyvninger av ledeskovler

Ledeskovlene kan gå ut av posisjon, slik at man får forskyvninger (misjustering). Dette kan være opphav til

• Økt klaring mellom ledeskovl og ledeflate
• Økt klaring mellom de enkelte ledeskovlene i lukket, forspent tilstand
• Feilposisjonerte ledeskovler

Økt klaring mellom ledeskovl og ledeflate

Økte klaringer mellom ledeskovlene og ledeflaten kan gi dårligere virkningsgrad og akselerere sanderosjon som kan senke turbinvirkningsgraden betraktelig, spesielt på høytrykks francisturbiner.

Økt klaring mellom de enkelte ledeskovlene i lukket, forspent tilstand

Økt klaring i ledeapparatet vil øke lekkasjevannføringen. Hvis denne lekkasjevannføringen er stor nok til å sette løpehjulet i rotasjon og ledeapparatet ved en feil blir stående lukket under trykk over lengre tid, vil turbinlageret skades på grunn av varmegang, fordi hastigheten på løpehjulet ikke er høy nok til at oljeskrapen klarer å løfte oljen opp fra oljeslyngen. I slike tilfeller vil også bærelager uten trykkoljeavlastning, kunne være utsatt for skader.

En annen konsekvens av slitt ledeskovler er at bruken av hovedventilens omløpsrør utsettes for unødvendig slitasje, siden de tar lengre tid å øke trykket nedstrøms ventilen ved oppstart. Ved veldig stor slitasje kan konsekvensen være at en ikke får åpnet hovedventilen i det hele tatt, fordi trykkforskjellen over ventilen er for stor.

Feilposisjonerte ledeskovler

Feilposisjonering av ledeskovler kan skje under mekanisk overbelastning. Dette kan skyldes setninger i grunnen, eller fremmedlegemer som trestokker eller stålstenger kiler seg fast mellom skovlene under lukking. Konsekvensene av denne overbelastningen avhenger av reguleringssystemets utforming. Hvis ledeskovlene er festet til armen med en friksjonsforbindelse. I systemer med bruddlenker, kan slike belastninger føre til at lenkene brytes. Den løse ledeskovlen kan slå inn i naboskovlen, påføre naboskovlens lenke lignende belastninger som fører til brudd.

For reguleringsmekanismer som ikke har friksjonsforbindelser eller bruddlenker, kan det oppstå deformasjoner i selve mekanismen. For eksempel, i en kileforbindelse mellom skovltapp og -arm, kan kilen bli sterkt deformert. En overbelastning fører generelt til økt ledeskovlklaring, som igjen øker lekkasjevannføringen gjennom et trykksatt ledeapparat. Dette kan også forstyrre strømningen til løpehjulet, redusere virkningsgraden, og føre til økte vibrasjoner og feil forspenning av ledeapparatet. Ved store belastninger er det viktig å reparere skadene før videre drift.

Det at ledeskovlene ikke lenger nødvendigvis har samme vinkel, kan også føre til en forstyrrelse av strømningen inn på løpehjulet slik at virkningsgraden blir redusert. En vil også kunne få økte vibrasjoner, samt gal for-spenning av ledeapparatet. Ved relativt store belastninger bør skadene utbedres før videre drift.

Når ledeskovlene ikke lenger står i samme vinkel, kan dette forstyrre vannstrømmen mot løpehjulet. Dette fører til en redusert virkningsgrad. Ulike vinkler på ledeskovlene kan også forårsake økte vibrasjoner og feilaktig spenning i ledeapparatet. Det er viktig å reparere slike skader for å sikre trygg og effektiv videre drift.

4.5.1.6 Rivingsskader

Rivningsskader kan ofte føre til flere rivninger fordi de revne overflatene lettere kommer i kontakt med hverandre. På ledeapparatet opptrer dette først og fremst mellom ledeskovl og ledeflate.

I verste fall kan dette skape problemer med å lukke ledeapparatet. Dette er spesielt alvorlig for lavtrykksmaskiner uten egen avstengningsventil foran turbinen. Ved kraftige rivninger kan det også oppstå brudd i lenkene, da ledeskovlene kan «sette» seg. En ledeskovl som mister sin reguleringsevne på grunn av et lenkebrudd, kan forstyrre vannstrømmen til løpehjulet og forårsake kraftige vibrasjoner. Dette kan være kritisk for maskinens videre drift.

Dersom det observeres forhøyde krefter under testing av servomotor, kan det være mistanke om riving mellom ledeskovlene og ledeflatene. Det bør da foretas en visuell kontroll.

4.5.1.7 Utmattingsbrudd/sprekker

Utmatting starter som små sprekker som utvikler seg på grunn av spenningsvariasjoner. Hvis disse får utvikle seg uten at de oppdages, vil situasjonen bli meget kritisk da det er stor fare for utmattingsbrudd og havari.

Sprekker i ledeskovlene er en tilstand som i første rekke gjelder eldre turbiner. Sprekkene oppstår først og fremst i overgangen mellom selve ledeskovlen og ledeskovltappen, og sprekkene kan dermed kun oppdages ved full demontasje.

Mindre sprekker er ikke kritiske med hensyn til sikkerhet og videre drift, men det vanlige er at sprekker som oppdages utbedres, eller at skovlen skiftes ut. Hvis sprekker får lov til å utvikle seg, kan de føre til brudd. Brudd vil føre til at ledeskovlen mister sin reguleringsevne og strømningen inn på løpehjulet blir forstyrret, virkningsgraden reduseres og en kan få store vibrasjoner. I verste fall kan ledeskovl løsne og gå inn i løpehjulet og føre til havari.

4.5.1.8 Overbelastning/deformasjon

Overbelastning og deformasjoner vil kunne føre til feilposisjonering av ledeskovlene, se Kapittel 4.5.1.5.

4.6 Ledeskovllager

4.6.1 Skadetyper

4.6.1.1 Mekanisk slitasje

Ved visuell inspeksjon av ledeskovllager bør foregå når disse er demontert. Man bør se etter eventuell mekanisk slitasje, forskyvninger, deformasjoner og løse forbindelser. Ved mistanke om problemer med lager kan servokreftene måles for å se om friksjonskreftene har økt.

4.7 Ledskovltetning

4.7.1 Skadetyper

4.7.1.1 Lekkasje

For turbiner med ledeskovltetning kan tetningslistene skades, og lekkasje mellom ledeskovl og -flate vil øke og gi dårligere virkningsgrad.

4.8 Reguleringsring og lenker

4.8.1 Skadetyper

Reguleringsring og lenker kan være utsatt for overbelastning, som gir opphav til slakke og deformasjoner i tillegg til normal slitasje. Ved inspeksjon bør man se etter tegn til slitasje, løse forbindelser, deformasjoner og forskyvninger av komponenter.

4.8.1.1 Mekanisk slitasje, slakke og deformasjoner

4.9 Tilstandskontrollmetoder

4.9.1 Visuell inspeksjon

Observasjonene karaktersettes som vist i Tabell 16.

Ledeskovler og ledeflater inspiseres fra spiraltrommen, mens ledeskovllager, skovlarmer, lenker og reguleringsring naturlig nok inspiseres fra utsiden.

Ledeskovlenes overflate kontrolleres for slitasje og slagmerker. Slagmerker kan, for de fleste turbiner, også sees gjennom løpehjulskanalene fra sugerørssiden.

Ledeflatene inspiseres for slitasje og rivninger. En grundigere inspeksjon kan foretas ved åpent ledeapparat. Hvis ikke ledeapparatet kan kjøres tørt, må lenkene demonteres og skovlene åpnes for hånd.

Ledeskovllager/pakninger inspiseres for eventuelle lekkasjer.

Forbindelsen mellom ledeskovler og skovlarmer kontrolleres. Lenkeopplagerne inspiseres for slakk.

Feilposisjonerte ledeskovler er i første rekke kritisk for lavtrykksturbiner uten avstengningsventil oppstrøms turbinen.

4.9.2 Måling av ledeskovlklaringer

Følgende klaringer måles med bladsøker:

• Klaringen mellom ledeskovl og ledeflate (ledeskovlklaring). Ledeapparat skal ikke være forspent.
• Klaringen mellom de enkelte ledeskovlene. Ledeapparat skal være forspent.

Måling av innbyrdes ledeskovlklaring viktigst.

Ledeskovlklaringene bestemmes som middelverdien av målinger i flere posisjoner langs skovlen.

Det kan være utfordrende å oppdage slitasje i et ledeapparat fordi skadene ofte er ujevne, med groper og riper. Målinger gjort med trykkavlastet ledeapparat gir ikke den reelle klaringen som oppstår under drift, fordi at ved trykksatt turbin kan vanntrykket deformere lokkene og øke klaringen mellom skovlene og ledeflatene. Denne økningen kan være mye større enn klaringen målt på ikke-trykksatt turbin. For forspente lokk det derfor viktig med riktig tiltrekking. Dersom denne er feil, kan forspenning av lokkene bli for lite, noe som igjen kan øke tverrstrømningen mellom ledeskovl og ledeflate, og føre til produksjonstap.

I Tabell 17 er det kriterier for å vurdere total klaring i ledeskovlene mot ledeflatene. Økningen i klaringen er beregnet fra klaringen som ble målt da turbinen var ny eller nylig revidert. Ved en økning på 100 % i total klaring skilles det mellom karakter 2 og 3, noe som særlig er relevant for høytrykksturbiner.

Tabell 18 viser kriteriene for karaktersetting ved måling av innbyrdes ledeskovlklaring. Kriteriene i denne tabellen gjelder i første rekke høytrykksturbiner. For lavtrykksturbiner vil kravene generelt være mindre strenge. Ved unormal stor innbyrdes ledeskovlklaring bør årsakene kartlegges og til-standen utbedres før videre drift.

4.9.3 Tetthetskontroll av ledeapparat

Målt differansetrykket over avstengningsventilens omløp med stengt hovedventil vil gi et bilde av lekkasjen gjennom ledeskovlene. Denne metoden passer best på høytrykks francisturbinen. Testene bør ikke utføres for ofte - spesielt hvis det er mye sand i vannet - da testutførelsen gan gi akselerert slitasje av ledeflater/ledeskovler.

Det må benyttes presisjonstrykkmålere for disse testene.

Kontroll av ledeskovllekkasjen utføres enklest gjennom følgende prosedyre

1. Ledeapparatet stenges og holdes forspent
2. Hovedventil holdes stengt og omløp åpnes
3. Trykk i spiraltromme avleses
4. Hovedventil åpnes, ledeapparat holdes fortsatt stengt
5. Trykk i spiraltromme avleses

Trykkdifferansen er differansen mellom trykket før og etter at hovedventilen åpnes.

Alternativt kan man bruke en differensialtrykkmåler og benytte følgende prosedyre:

1. Hovedventil, omløp og ledeapparatet stenges og holdes forspent
2. Omløp åpnes slik at spiraltromme trykksettes.
3. Trykkforskjellen mellom tilløpsrøret og spiraltrommen registreres.
4. Trykk oppstrøms hovedventil avleses for senere referanse

Vannføringen i omløpet er lik lekkasjevannføringen gjennom ledeapparatet. På grunn av falltapet i omløpet blir ikke trykket i spiraltrommen like høyt som oppstrøms hovedventilen, og denne trykkforskjellen er derfor et mål på lekkasjen i ledeapparatet.

Kriterier for karaktersetting er gitt i Tabell 19. Ved fullstendig tett ledeapparat vil det ikke være noen forskjell mellom de to trykkmålingene. Økningen i trykkdifferansen over avstengningsventilens omløp, refereres derfor til første målte trykkdifferanse forskjellig fra null.

I forbindelse med måling av differansetrykk over avstengningsventilens omløp, vil det være naturlig at en også registrerer turbinens turtall i løpet av testen denne testen, se Kapittel 4.9.4.

4.9.4 Måling turtall ved stengt, trykksatt ledeapparat

Denne registreringen kan også utføres som en separat måling, hvilket vil være særlig aktuelt for lavtrykksmaskiner. Turbinens turtall avleses når det har gått lang nok tid til at turtallet er stabilt. Turtallet kan måles med tachometer eller leses direkte av på f.eks. instrument i kontrollrommet.

Kriterier for karaktersetting er gitt i Tabell 20.

I tillegg kan det naturlig å foreta flere turtallsmålinger, se Kapittel 4.9.5.

4.9.5 Turbinens utrullingstid

Turbinens utrullingstid bestemmes etter følgende prosedyre

1. Tid fra stengt ledeapparat til hovedventil er helt stengt
2. Registrere turtall når hovedventil er helt stengt
3. Registrere utrullingstid fra stengt ledeapparat til tidspunkt når brems settes på
4. Registrere utrullingstid fra stengt ledeapparat til tidspunkt aggregat står

Utrullingstiden sammenlignes med verdiene ved ny eller nyrevidert turbin.

4.9.6 Kontroll av forspenning i ledeapparatet

Kontroll av forspenning i ledeapparatet utføres ved trykkavlastet turbin. Servomotorslaget ved fullt oljetrykk på servomotor registreres. Servomotoren trykkavlastes, og servomotorslaget registreres igjen. Forskjellen i servomotorslag ved fullt trykk og avlastet gir et bilde på forspenningen, og bør være den samme fra år til år.

Oppdages endringer i forspenningen bør turbinleverandøren kontaktes for videre vurderinger.

4.9.7 NDT

For ledeapparat er det penetrantprøving, magnetpulverprøving eller virvelstrømsprøving som er aktuelle NDT-kontroller da man primært ser etter overflatesprekker, spesielt i overgangen mellom ledeskovlbladet og ledeskovltappen. På grunn av tilgjengeligheten utføres disse kontrollene bare når turbinen er demontert.

4.9.8 Måling av servokrefter

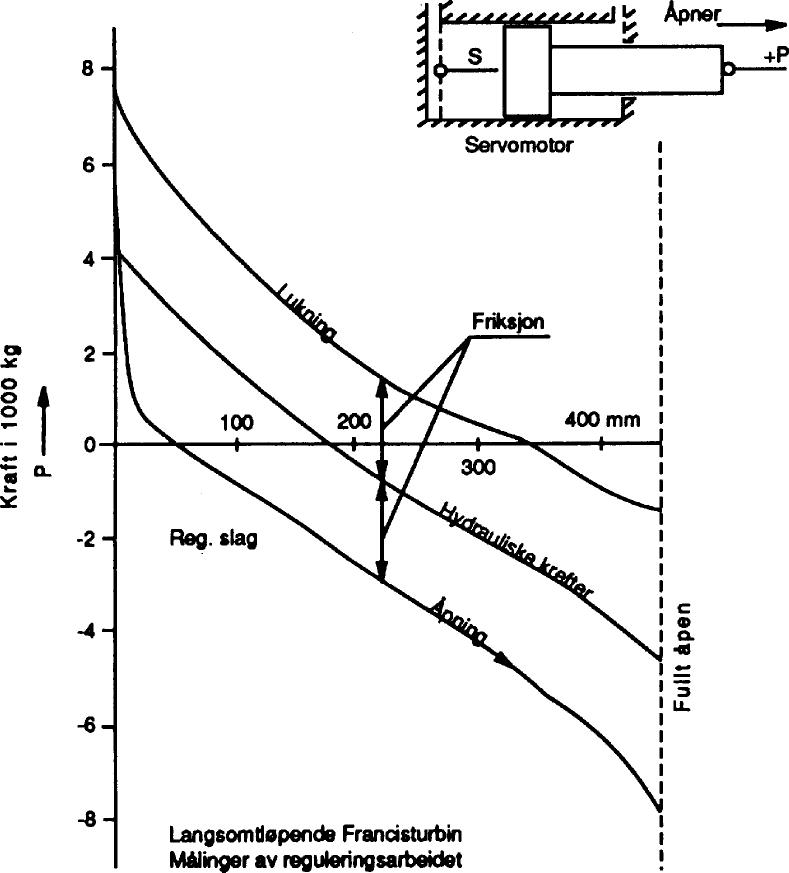

Figur 2 viser servokreftene for en langsomtløpende francisturbin

Friksjonskreftene, som er differansen mellom beregnet kraft for henholdsvis åpning og lukking, er tilnærmet konstant over servoslaget. Kriterier for karaktersetting baserer seg på endringer i friksjonskreftene, og er gitt i Tabell 22.

4.10 Tilstandskontrollprogram

Visuell inspeksjon av ledeskovllager og mulig lekkasje gjennom pakningene, ledeskovlarmer og lenker bør kontrolleres oftere enn hvert år.

Måling av ledeskovlklaringer bør gjentas for de samme ledeskovlene hvert år. Ledeskovler som har fått påvist ekstra slitasje bør også inkluderes. Dersom ledeskovlene har endeteninger bør alle skovlene sjekkes med hensyn på at tetningene ikke er skadet.

NDT-kontroll utføres ved hovedrevisjon når turbinen er demontert og ledeskovlene er tatt ut.

Skovlarmer bør som hovedregel demonteres for å kunne vri ledeskovlene manuelt til åpen stilling. Hvis ledeskovlene beveges med servomotoren, bør man være ekstra oppmerksom på faren for rivninger.

5 Servomotor og Sikkerhetsventil

5.1 Servomotor og sikkerhetsventil komponentbeskrivelse

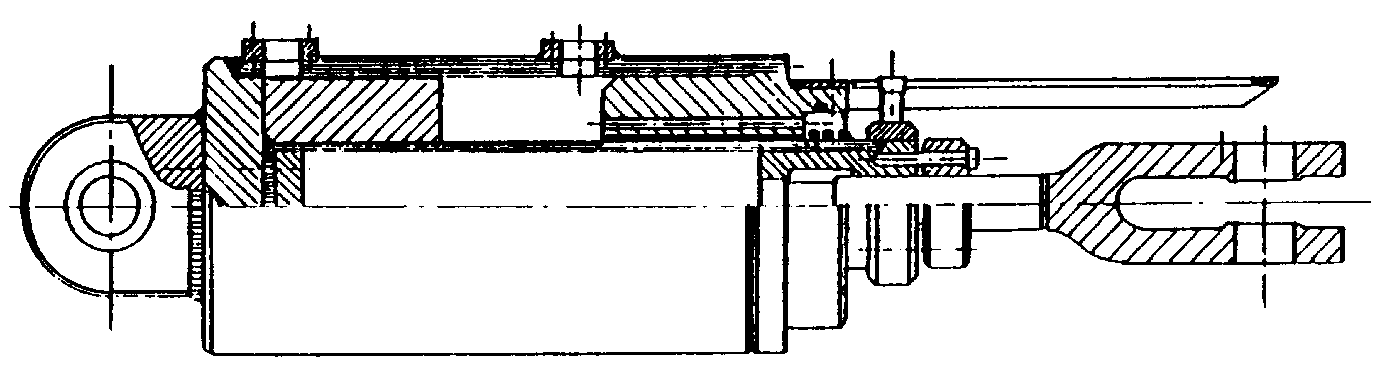

Hovedservomotoren består av, sylinder, stempel med stang og pakkboks med foring og pakkboksring.

Sylinderen kan være laget av stål, oppsveist eller helstøpt. Støpejern (helstøpt) servomotor er mye brukt på eldre anlegg.

Hovedservomotoren er det siste aktuator som overfører reguleringskreftene til turbinens reguleringsorgan (ledeapparat, nåler, deflektor, etc.).

Det er ofte montert en sikkerhetsventil på spiraltrommen for å avlede vannet forbi løpehjulet eller ledeapparatet. Den er normalt utformet som en ringventil, og blir kontrollert av ledeapparatbevegelsen. Dermed kan både trykkstigning og turtallsøkning kontrolleres under avslag. Vannstrømmen gjennom sikkerhetsventilen blir ledet inn i en energidreper og videre til sugerøret for turbinen.

Sikkerhetsventilen på spiraltrommen er som oftest utført med metallisk tetning. Gummiprofil er også benyttet. Sikkerhetsventilen består i hovedtrekk av støpt hus med en sylinderventil med påbygd tetning som tetter mot tetningssetet i nedre del av sikkerhetsventilhuset.

Toppen av sikkerhetsventilen er utstyrt med en hydraulisk sylinder. Det er servomotoren for ledeapparatet, eller en slaveservomotor, som styrer sikkerhetsventilen. Når servomotoren lukker raskt vil sikkerhetsventilen åpne og slippe vannet forbi uten at det går gjennom ledeapparatet. Dermed kan man redusere turtallsstigningen men likevel ha en moderat trykkstigning ved avslag.

5.2 Normal slitasje

De vanligste feilene for servosystemet er urenheter som gir økt friksjon i servomotoren, slitasje og rivninger.

Normal slitasje på sikkerhetsventilen innebærer blant annet korrosjon, fremmedlegemer, erosjon, kavitasjon, vibrasjoner eller uren olje.

5.3 Konsekvenser av slitt servomotor

Urenheter, korrosjon, mekanisk kontakt i glideflater og uheldig utforming av opplagring kan gi oljelekkasjer, ujevn åpne-/lukketid, rivninger i stempelstang, sylinder eller krombelegg, og havari av servomotor.

5.4 Konsekvenser av slitt sikkerhetsventil

Slitasje på sikkerhetsventilen kan medføre lekkasje og slitasje og skader på servosystemet.

5.5 CBETT-matrise for reguleringssystemet

CBETT-matrise for regulerings-system/ledeskovler er gitt i tabellen under.

5.6 Skadetyper

5.6.1 Servomotor

5.6.1.1 Løse forbindelser

5.6.1.2 Mekanisk slitasje

Korrosjon er sjelden da komponentene er laget av korrosjonsbestandig materiale eller har korrosjonsbeskyttelse.

5.6.1.3 Deformasjoner

5.6.1.4 Forskyvninger

5.6.1.5 Lekkasje

5.6.1.6 Luft i servomotor

Luft i servomotoren kan gjøre at regulatorens funksjonsevne blir totalt forandret, lukketiden og reguleringshastigheten kan bli drastisk forkortet slik at et lastavslag kan forårsake trykkstøt som kan gi rørbrudd. Luft i servomotor/regulatorsystemet kan også medføre at regulatoren blir ustabil under drift på eget nett.

5.6.2 Sikkerhetsventil

5.6.2.1 Normal slitasje

5.6.2.2 Hamring

tekst

5.6.2.3 Korrosjon

tekst

5.6.2.4 Kavitasjon

tekst

5.6.2.5 Erosjon

tekst

5.6.2.6 Erosjon

tekst

5.6.2.7 Mekanisk slitasje

tekst

5.6.2.8 Utmatting

tekst

5.6.2.9 Lekkasje (vann)

tekst

5.7 Tilstandskontrollmetoder

5.7.1 Servosystem - Visuell inspeksjon

Slitasjen vil ha innvirkning på regulatorens funksjon, f.eks. forandringer i lukke-/åpnetider og regulerings-nøyaktighet. Slitasje som raskt han utvikle seg.

5.7.2 Sikkerhetsventil - Visuell inspeksjon

5.8 Servosystem - Tilstandskontrollprogram

5.9 Sikkerhetsventil - Tilstandskontrollprogram
